Для использования высокоскоростной коммуникационной сети (ВКС) Альфа в составе вычислительных кластеров, суперкомпьютеров и систем хранения данных предлагаются следующие варианты исполнения сетевого оборудования:

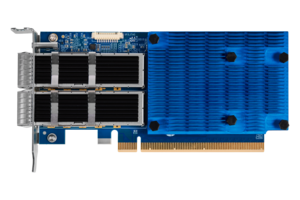

Адаптер сети Альфа
Адаптер ВКС Альфа устанавливается в каждый вычислительный узел и обеспечивает передачу пакетов/сообщений между узлами. Двухпортовый адаптер ВКС Альфа оснащен интерфейсом PCI Express 3.0 и может быть подключен к соседнему адаптеру или к коммутатору ВКС Альфа медным либо оптическим кабелем.
Адаптер ВКС Альфа имеет в реестре Минпромторга номер 10759059.
Характеристики адаптера:
- Количество портов: 2
- Интерфейс порта: QSFP-DD
- Пропускная способность порта: 80 Гбит/с
- Задержка между соседними узлами: 1,7 мкс
- Интерфейс связи с процессором узла: PCI Gen 3.0 x16 (в режиме бифуркации х8x8)
- Система охлаждения: воздушная пассивная
- Энергопотребление: до 30 Вт
- Форм-фактор: HHFL PCI Express card
- Габаритные размеры: 142,25 х 17,25 х 68,90 (ГхВхШ, мм)

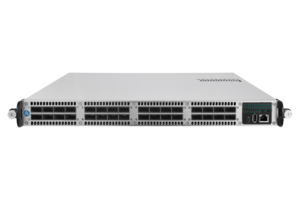

Коммутатор сети Альфа
Коммутатор ВКС Альфа имеет 32 порта и представляет собой выдвижной блок 1U, монтируемый в 19-дюймовую стойку.
Коммутатор ВКС Альфа имеет модульную архитектуру на основе модулей коммутации (в базовом исполнении 4 модуля) и модуля управления. Это позволяет изменять количество модулей коммутации, а также выполнять их простую и быструю замену в случае неисправности.
Коммутатор ВКС Альфа имеет в реестре Минпромторга номер 10842815.
Характеристики коммутатора ВКС Альфа:
- Количество портов: 32
- Интерфейс порта: QSFP-DD
- Пропускная способность порта: 80 Гбит/с
- Масштабирование: до 4096 узлов
- Система охлаждения: воздушная
- Энергопотребление: до 300 Вт
- Форм-фактор: 1U
- Габаритные размеры: 650,0 x 43,6 x 440,0 (ГхВхШ, мм)
Cервисная подсистема управления и мониторинга
Cервисная подсистема управления и мониторинга (СПУМ) сети Альфа — это подсистема управления и мониторинга элементов коммуникационной сети: узлов, каналов связи, коммутаторов.
Основные возможности СПУМ:
- чтение и конфигурирование счетчиков загруженности канала связи
- чтение и конфигурирование счетчиков оценки загруженности и здоровья сети
- получение информации о подключенных устройствах ВКС Альфа
- включение и выключение портов
- получение информации с датчиков температуры и напряжения адаптеров и коммутаторов
- получение информации о статусе адаптера и коммутатора
